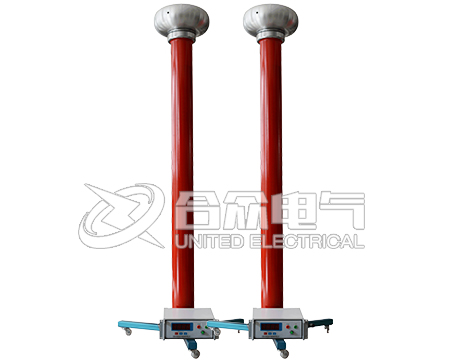

一、阻容分壓器

  阻容分壓器用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓。是一種通用型高壓測量?jī)x表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。

  阻容分壓器特性：

  1、精度高。AC:1.0% DC:0.5% ;2、安全可靠。阻容分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠;3、讀數方便。阻容分壓器由高壓分壓器上端均壓罩為高壓端，可直接接入被測高壓，下端有專用接地端，供接地使用，用專用電纜連接高壓分壓器和低壓顯示儀表，并選擇相應的電壓和量限即可開始測量，讀數即為kV數;4、攜帶方便。阻容分壓器系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。

  阻容分壓器分類

  阻容分壓器分阻容串聯分壓器和阻容并聯分壓器，是在電阻分壓器和電容分壓器的基礎上進行改脈沖高壓強流測試裝置的研制進而發展來的，其響應性能已經有了很大的改善，是更為優越的分壓器。

  1、阻容串聯分壓器

  阻容串聯分壓器克服了電容回路的剩余電感，抑制了分壓器的振蕩。這種分壓器也稱為阻尼電容分壓器，其響應特性比純電容分壓器更優良。但是，正由于電阻的接入，影響了其相應時間。阻尼電阻太大了會加大響應時間，當分壓器在接入脈沖試驗回路后，也會影響脈沖電壓的形成。若阻尼電阻太小了，又不能完全消除振蕩，而且，當?shù)蛪罕壑挥须娙輹r(shí)，也會增大相應的起始上升時間，分壓器的響應特性也不太好，在測量陡波時尤為明顯。

  2、阻容并聯分壓器

  阻容并聯分壓器是在電阻分壓器的基礎上，為了增大分壓器的縱向電容，改善分壓器上的電位分布，減小對地雜散電容的影響，提高分壓器的響應特性而來的。制作良好的阻容并聯分壓器具有幅頻特性好、線性度高等有點。而且阻容并聯分壓器因其測試的頻帶范圍比較大，從直流、工頻到?jīng)_擊電壓，基本覆蓋全部試驗電壓的范圍。

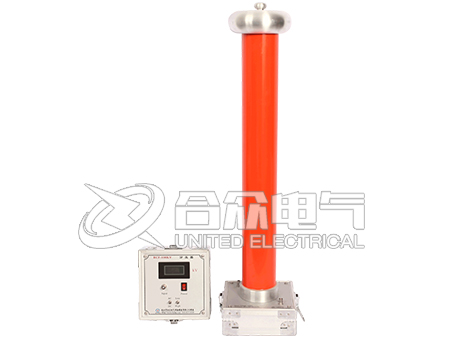

  二、電容分壓器

  電容分壓器因?yàn)橄鄬?duì)普通電阻式分壓器的耐壓強度大，不易擊穿，一般用來測量交流高壓。但由于其頻響效應的響應時間值比電阻分壓器大，所以在沖擊電壓的測量中比電阻分壓器用的少，對于特高沖擊電壓的測量經常用阻容分壓器。用于測量沖擊電壓。

  電容分壓器用途：

  在進行高壓交流耐壓試驗時會用到串聯諧振，那么串聯諧振中就會用到電容分壓器，它與電抗器產生諧振后會產生高壓。可對高壓設備進行高壓交流耐壓試驗。
