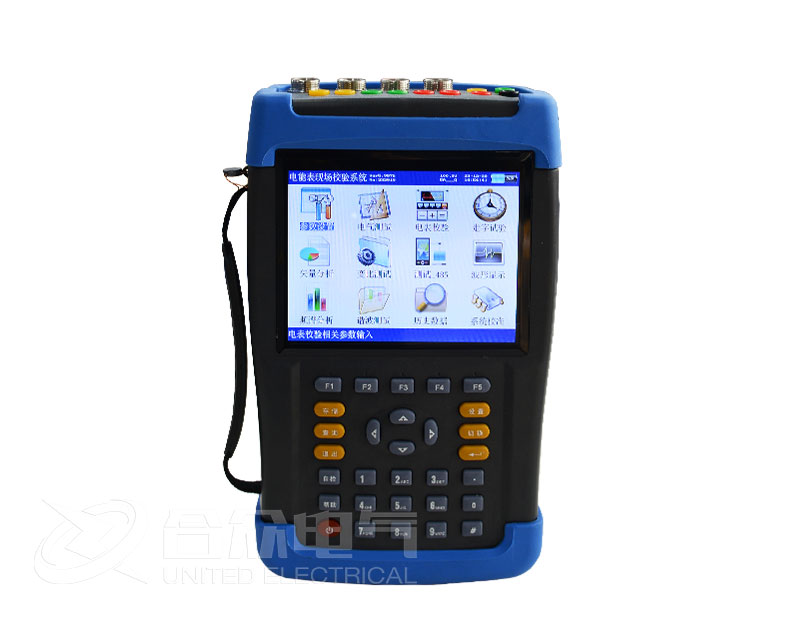

三相電能表現場校驗儀使用方法

準備工作

檢查設備：確認校驗儀、測試線、電源適配器、鉗形電流互感器等配件完好。

安全措施：穿戴絕緣手套、安全帽，確保現場斷電或采取隔離措施（如電壓互感器二次回路禁止短路、電流互感器二次回路禁止開路）。

接線前檢查：核對電能表銘牌參數（電壓、電流、頻率、脈沖常數等）。

接線步驟

電壓回路：通過測試線直接接入電能表電壓端子（如U、V、W、N），注意相序正確。

電流回路：

直接接入式：串聯接入電流回路（需斷開電路）。

鉗形互感器：鉗住電流導線（無需斷電，注意鉗口閉合且方向正確）。

脈沖信號：連接電能表脈沖輸出端子至校驗儀脈沖輸入接口（用于比對脈沖誤差）。

參數設置

在校驗儀界面輸入：

電能表類型（有功/無功、接線方式如三相四線/三線）。

額定電壓（如3×220V/380V）、電流（如5A或1.5(6)A）。

電能表脈沖常數（如1600 imp/kWh）。

開始校驗

自動模式：校驗儀自動測量電壓、電流、相位角、功率因數，計算誤差。

手動模式：逐項測試電壓/電流幅值、相位、諧波等。

誤差計算：比對校驗儀與電能表的電能累積值或脈沖數，誤差公式：

誤差(%)=(校驗儀示值?電能表示值)電/能表示值×100%

記錄與報告

保存測試數據（包括電壓、電流、功率、誤差等）。

生成校驗報告，判斷電能表是否合格（如誤差超出±2%需處理）。

注意事項

嚴禁在帶電狀態下拆接導線（電流回路必須串聯，電壓回路并聯）。

電壓端子不可短路，電流互感器二次側不可開路（可能產生高壓）。

雷雨天氣避免戶外作業。

接線準確性：確認相序正確（反相序會導致負誤差）。鉗形互感器方向錯誤會導致電流極性反（誤差異常）。

三相電能表現場校驗儀校準：

定期送檢校驗儀（一般每年一次），確保自身精度符合要求。

特殊電能表：對于分時計費表、智能電表，需校驗各費率時段誤差.諧波環境下（如變頻器負載），需啟用諧波分析功能。

試驗規程標準

國家標準：GB/T 11150-2001 《電能表檢驗裝置》，JJG 597-2005 《交流電能表檢定裝置檢定規程》，JJG 307-2006 《機電式交流電能表檢定規程》，JJG 596-2012 《電子式交流電能表檢定規程》，行業標準：DL/T 826-2002 《電能計量裝置檢定規程》

誤差限值要求

直接接入式電能表：

有功0.5S級：±0.5%（額定電流5%~120%）。

無功2.0級：±2.0%。

經互感器接入：

需考慮互感器合成誤差（如0.2級PT+0.2級CT，合成誤差≤0.5%）。

現場校驗項目

基本誤差測試：在負載點（如Ib=5A、0.1Ib、Imax）下校驗。

潛動試驗：電壓加110%額定值，電流回路開路，電能表不應產生脈沖。

起動試驗：電流加0.4%Ib（1.0級表），電能表應連續計度。

周期校驗

高壓電能表：每1~2年現場校驗一次。

低壓電能表：新裝或故障時校驗，定期抽查。

常見問題處理

誤差超差：檢查接線、負載穩定性、電能表是否損壞。

無脈沖信號：確認脈沖線連接正確，電能表是否有輸出。

電壓異常：排查PT二次回路是否接觸不良。
